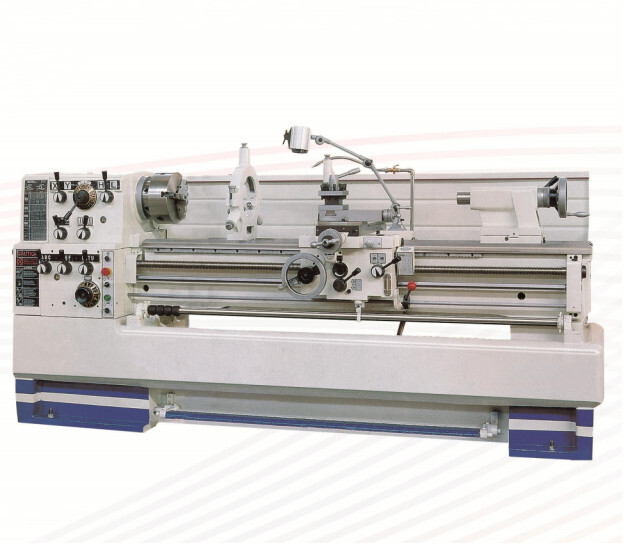

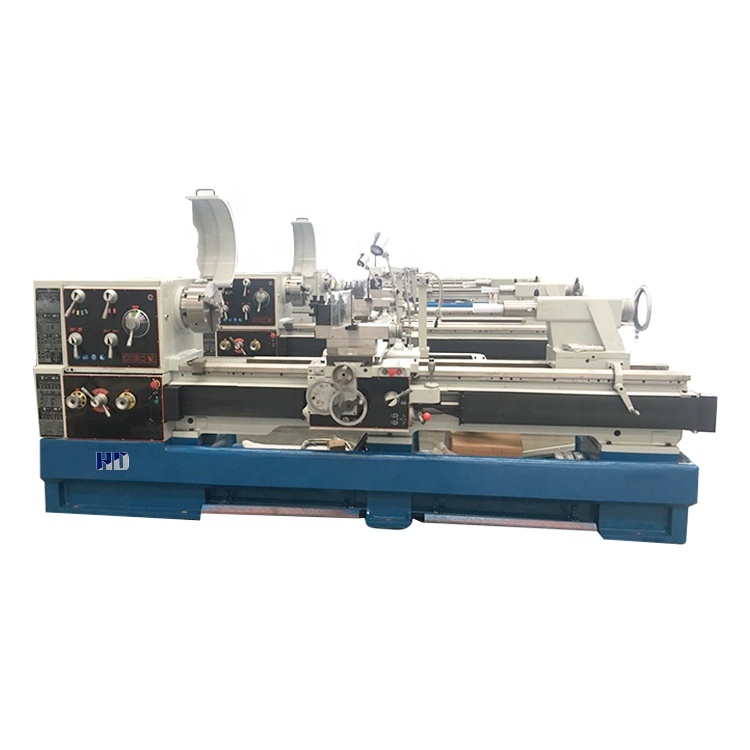

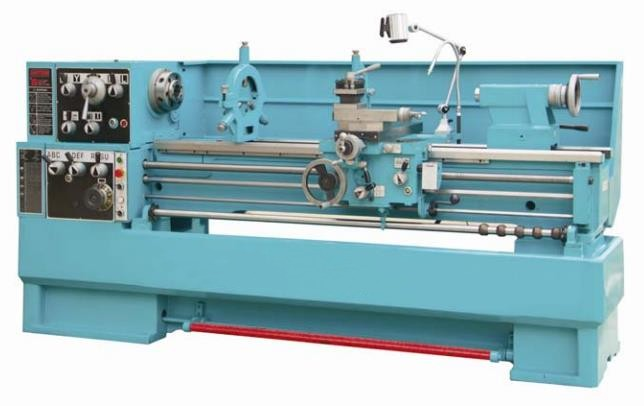

| предметы | Спецификация | единица, единица | C 6241 | C 6246 | C 6251 | C 6256 |
| обрабатывающая мощность | максимум. качаться над кроватью | мм. | 410 | 460 | 510 | 560 |
| максимум. покачать через поперечную горку | мм. | 224 | 274 | 305 | 335 | |
| максимальный диаметр зазора качания | мм. | 640 | 690 | 735 | 785 | |
| эффективная длина в зазоре | мм. | 165 | 200 | |||
| расстояние между центрами | мм. | 1000/1500/2000 | 1000/1500/2000/3000 | |||
| ширина кровати | мм. | 350 | 350 | |||
| головной запас | отверстие шпинделя | мм. | 58 | 80 | ||
| нос шпинделя | – | ISO-D6 | ISO-D8 | |||
| конус шпинделя | – | МТ 6 | МТ 7 | |||
| диапазон скорости шпинделя | об/мин | 12 шагов, 25-2000 | 12 ступеней, 25-1600 | |||
| коробка подачи | продольные метрические подачи | мм/оборот | 42 кинда, 0,031-1,7 | 35 видов, 0,059-1,646 | ||
| продольные дюймовые подачи | Инк/оборот | 42 кинда, 0,0011-0,0663 | 35 видов, 0,0022-0,0612 | |||
| перекрестные метрические подачи | мм/оборот | 42 кинда, 0,014-0,784 | 35 видов, 0,020-0,573 | |||
| перекрестные метрические подачи | Инк/оборот | 42 кинда, 0,00033-0,01873 | 35 видов, 0,00048-0,01354 | |||
| диапазон метрических резьб | мм. | 41 вид, 0,1-14 | 47 видов, 0,2-14 | |||
| диапазон резьб дюймов | – | 60 видов, 2-112т. p.i. | 60 видов, 2-112т. p.i. | |||
| диапазон резьб мудуля | – | 34 вида 0,1-7 м.р. | 39 видов 0,1-7 м.р. | |||
| диаметральный диапазон резьб | – | 50 видов 4-112д.п. | 50 видов 4-112д.п. | |||
| вагон, вагон | максимальное движение верхней горки | мм. | 120 | 130 | ||
| максимум. пробег поперечного скольжения | мм. | 290 | 316 | |||
| максимальное сечение инструмента | мм. | 25*25 | 25*25 | |||
| хвостовой стол | диаметр перо | мм. | 60 | 75 | ||
| конический конис пера | – | МТ 4 | МТ 5 | |||
| путешествие с пером | мм. | 128 | 180 | |||
| электродвигатель | мощность основного двигателя | кВт | 5.5 | 7.5 | ||
| двигатель насоса охлаждающей жидкости | W. | 90 | 90 | |||
| размер упаковки | центральное расстояние (1000 мм) | См. | 230*112*175 | 245*112*178 | ||
| центральное расстояние (1500 мм) | 295*112*175 | 295*112*178 | ||||
| центральное расстояние (2000 мм) | 280*112*175 | 345*112*178 | ||||
| нетто/валовой объем | центральное расстояние (1000 мм) | кг | 1650/1850 | 1700/1900 | 2050/2300 | 2150/2400 |
| центральное расстояние (1500 мм) | 1800/2050 | 1850/2100 | 2150/2450 | 2250/2550 | ||
| центральное расстояние (2000 мм) | 1950/2250 | 2000/2300 | 2450/2800 | 2550/2900 | ||
1. Поверхность кроватей закалена сверхзвуковой частотой и прецизионно шлифована.
2. Шестерни головного шестерни точно шлифованы и закалены для снижения шума.
3. Интергратированная стойка поддерживает машину в высокой рабочей жесткости.
4. Модель с переменной скоростью для опции.

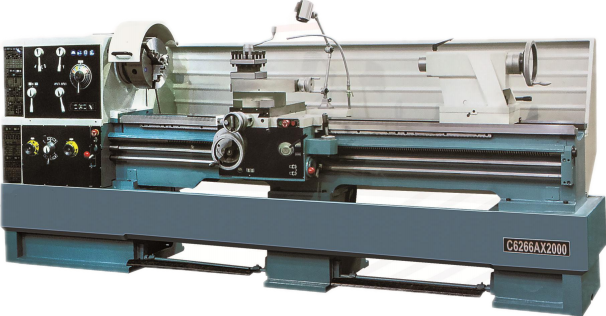

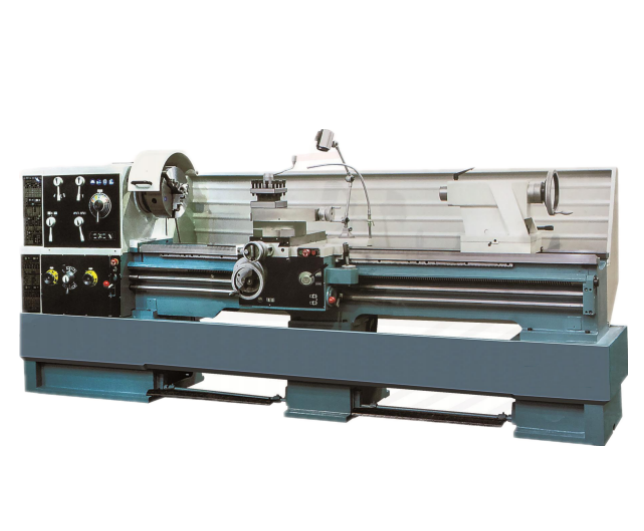

| Спецификация | единица, единица | C 6266 A | CQ 6280 |
| качаться над кроватью | мм. | 660 | 800 |
| качаться через поперечную горку | мм. | 440 | 570 |
| колебания диаметра зазора | мм. | 900 | 1035 |
| расстояние между центрами | мм. | 1500, 2000, 3000 | 1500, 2000, 3000 |
| действительная длина зазора | мм. | 250 | 250 |
| ширина кровати | мм. | 400 | 400 |
| нос шпинделя | – | D1-8 | D1-8 |
| отверстие шпинделя | мм. | 105 | 105 |
| конус отверстия шпинделя | – | 113 | 113 |
| диапазон скорости шпинделя | об/мин | 25~1600 | 25~1600 |
| сложная поездка на отдых | мм. | 230 | 230 |
| перекрестное движение на скольжении | мм. | 368 | 420 |
| максимальное сечение инструмента | мм. | 25*25 | 25*25 |
| винтовая резьба | – | 12 мм или 2 т. p.i | 12 мм или 2 т. p.i |
| диапазон продольных подач | мм/оборот | 0.044~1.48 | 0.044~1.48 |
| диапазон перекрестных подач | мм/оборот | 0.022~0.74 | 0.022~0.74 |
| метрические шаги резьб | мм. | 54 вида, 0,45 ~ 120 | 54 вида, 0,45 ~ 120 |
| нити имперские кувшины | – | 54 вида, 7/16 ~ 80T.P.I | 54 вида, 7/16 ~ 80T.P.I |
| диаметральный шаг резьбы | – | 54 вида, 7/8 ~ 160dp | 54 вида, 7/8 ~ 160dp |
| шаги модуля резьбы | – | 46 видов, 0,25 ~ 60 мп | 46 видов, 0,25 ~ 60 мп |
| диаметр перо | мм. | 90 | 90 |
| путешествие по килли | мм. | 235 | 235 |
| конический конис пера | – | № 5 Морс | № 5 Морс |
| мощность основного двигателя | кВт | 7,5 (10 л.с.) 3 часа | 7,5 (10 л.с.) 3 часа |
| мощность охлаждающей жидкости | кВт | 0,1 (1/8 л.с.) 3 часа | 0,1 (1/8 л.с.) 3 часа |
| общий размер (LxWxH) | См. | 321*123*160 | 321*123*167 |
| 371*123*160 | 371*123*167 | ||
| 471*123*160 | 471*123*167 | ||
| Размер упаковки (LxWxH) | См. | 324*114*184 | 324*114*191 |
| 374*114*184 | 374*114*191 | ||
| 474*114*184 | 474*114*191 | ||
| вес нетто | кг | 3065/3345/3710 | 3175/3455/3820 |
| вес брутто | кг | 3535/3835/4310 | 3695/4005/4495 |
1. Поверхность кроватей закалена сверхзвуковой частотой и прецизионно шлифована.
2. Шестерни головного шестерни точно шлифованы и закалены для снижения шума.
3. Интергратированная стойка поддерживает машину в высокой рабочей жесткости.
4. Модель с переменной скоростью для опции.
