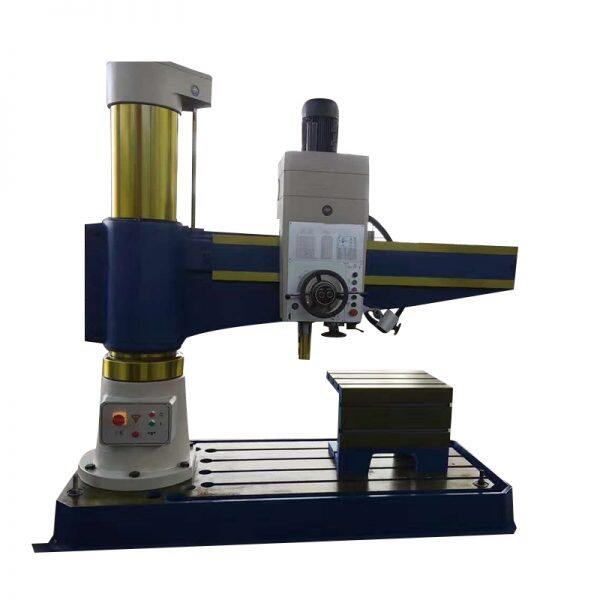

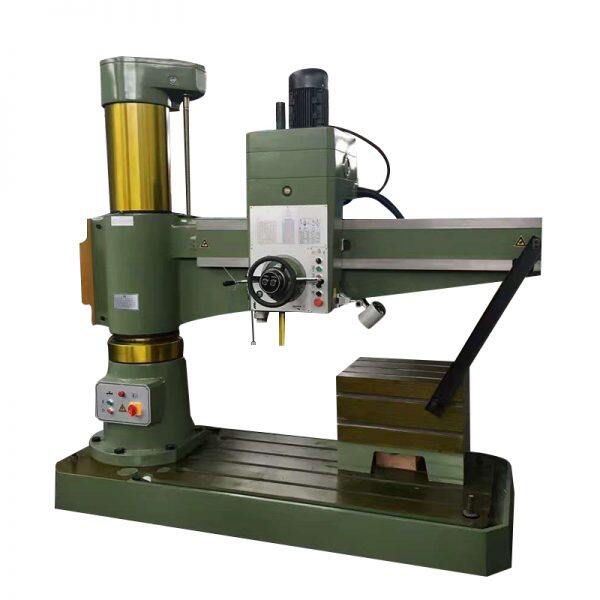

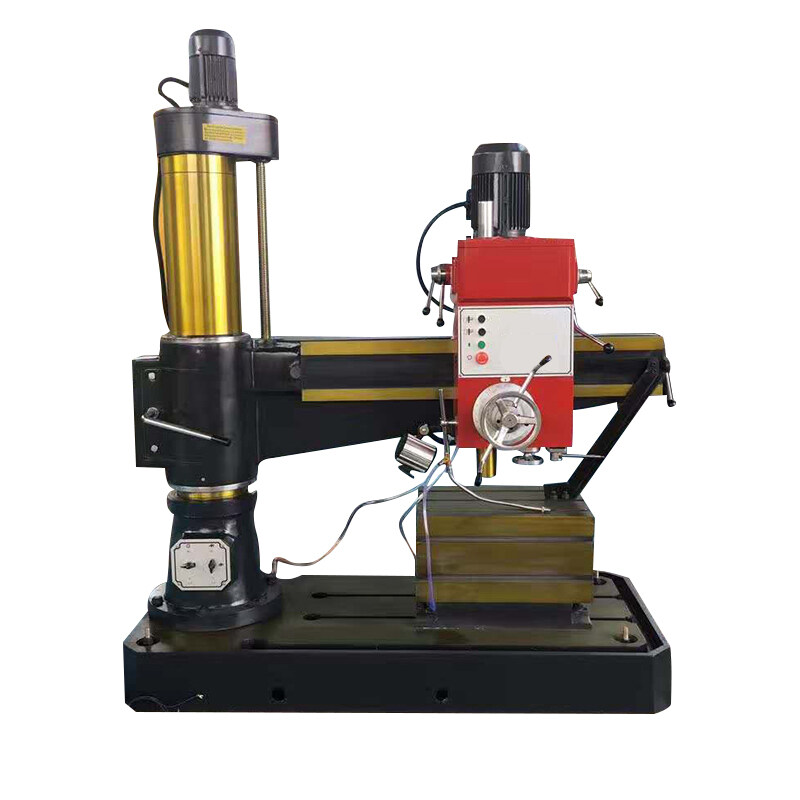

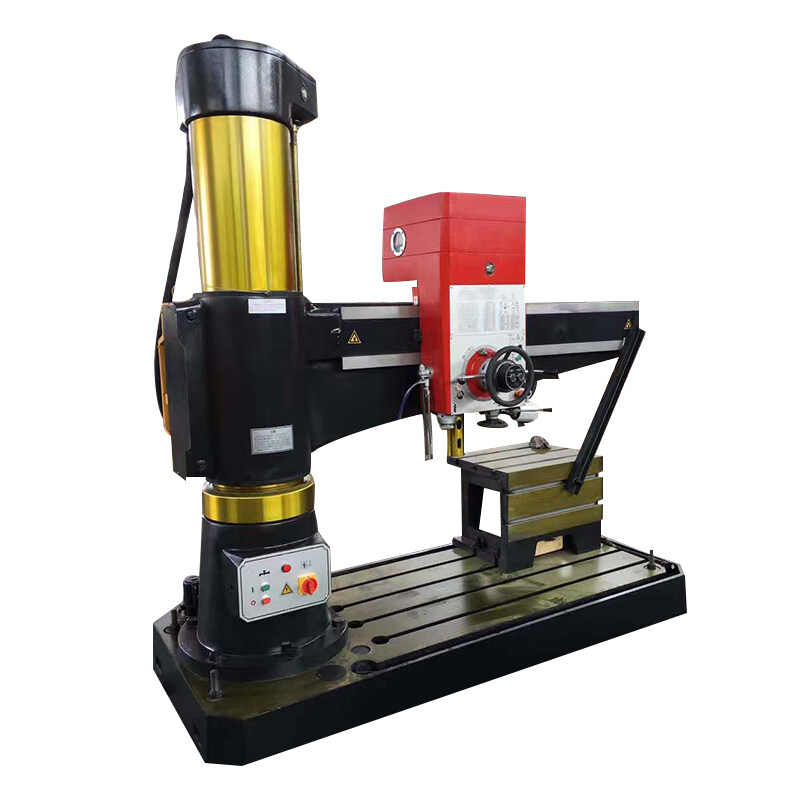

| Özellikler | Birim | Z 3040 | Z 3050 | Z 3080 | Z 30100 | Z 30125 | |
| Maksimum delme kapasitesi | mm | 32 | 50 | 80 | 100 | 125 | |
| Mili ile mesafe
Merkez ve sütun ekseni |
Maksimum. | mm | 1200 | 1600 | 2530 | 3150 | 4000 |
| Daha sonra. | mm | 330 | 350 | 530 | 570 | 600 | |
| Mil kafası hareketi | mm | 870 | 1250 | 2000 | 2580 | 3400 | |
| Mili ile mesafe
Burndan çalışma tabanına |
Maksimum. | mm | 1000 | 1220 | 2000 | 2500 | 2500 |
| Daha sonra. | mm | 260 | 370 | 550 | 750 | 750 | |
| Mil yolculuğu | mm | 270 | 315 | 450 | 500 | 560 | |
| Mil konisi | Hayır, hayır. | 4 | 5 | 6 | 6 | 80 | |
| Mil hızı | r/dakika | 75-1220 | 25-2000 | 16-1250 | 8-1000 | 6.3-800 | |
| Mili hız adımları | 6 | 16 | 16 | 22 | 22 | ||
| Mil besleme aralığı | mm/r | 0.1-0.25 | 0.04-3.2 | 0.04-3.2 | 0.06-3.20 | 0.06-3.20 | |
| Mil besleme adımları | 3 | 16 | 16 | 16 | 16 | ||
| Kol seyahati | mm | 580 | 580 | 1000 | 1250 | 1250 | |
| Kol kaldırma hızı | m/dakika | 1.3 | 1.2 | 1 | 0.61 | 0.6 | |
| Kol salınım açısı | ° | ±180 | ±180 | ±180 | ±180 | ±180 | |
| Dövüş başına sondaj derinliği | mm | 115 | 122 | 151 | 170 | 170 | |
| Maksimum Mil torku | N.m | 300 | 500 | 1568 | 2450 | 3136 | |
| Maksimum mili kuvveti | N | 6300 | 18000 | 35000 | 45000 | 49000 | |
| Ana motor gücü | kw | 2.2 | 4 | 7.5 | 15 | 18.5 | |
| Kol kaldırma motoru gücü | kw | 0.75 | 1.5 | 3 | 3 | 3 | |
| Çalışma masası boyutu | mm | 400*560 | 500*650 | 800*1000 | 8000*1250 | 800*1250 | |
| Makine ağırlığı | Kilo | 1600 | 3500 | 10500 | 20000 | 28500 | |
| Makine boyutu | mm | 1800*760*2100 | 2500*1070*2880 | 3730*1400*3835 | 4650*1630*4425 | 5817*2000*5120 | |
Sallanma kolunun kaldırılması sütunun üstündeki motor tarafından tahrik edilir. Sallanma kolunun kaldırılmasını sağlamak için vida ve somun çifti tarafından tahrik edilir. Kaldırma somunu, sallanma kolunun aniden düşmemesini sağlamak için bir güvenlik somunu ile donatılmıştır. Sallanma kolu kelepçesi, elmas bloğunu hidrolik olarak tahrik ederek gerçekleştirilir. Sıkıştırdıktan sonra elmas bloğu kendinden kilitlenir. Sallanma kolunun kaldırılması veya indirilmesi tamamlandıktan sonra, sallanma kolu otomatik olarak sıkıştırılır ve silindir tabanına monte edilmiş bir elektrikli anahtar tarafından kontrol edilir. Kafa stokundaki mekanik değişim hızı, güçlü frezeleme. Ekstra destek sütunu, büyük yük ve yüksek doğruluk ile masa. Ön yarım küreden dönen freze kafası ile herhangi bir açı yüzeyi freze edebilir
