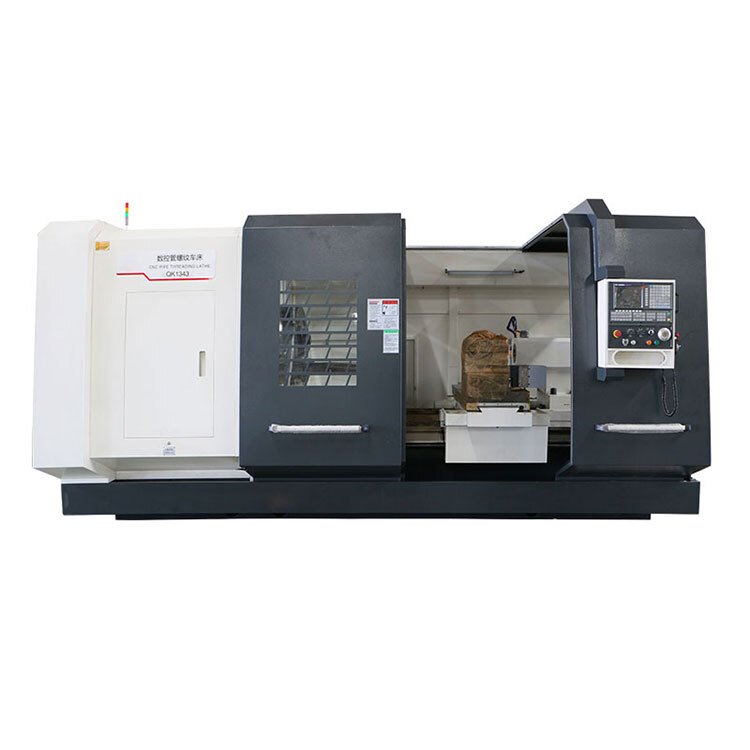

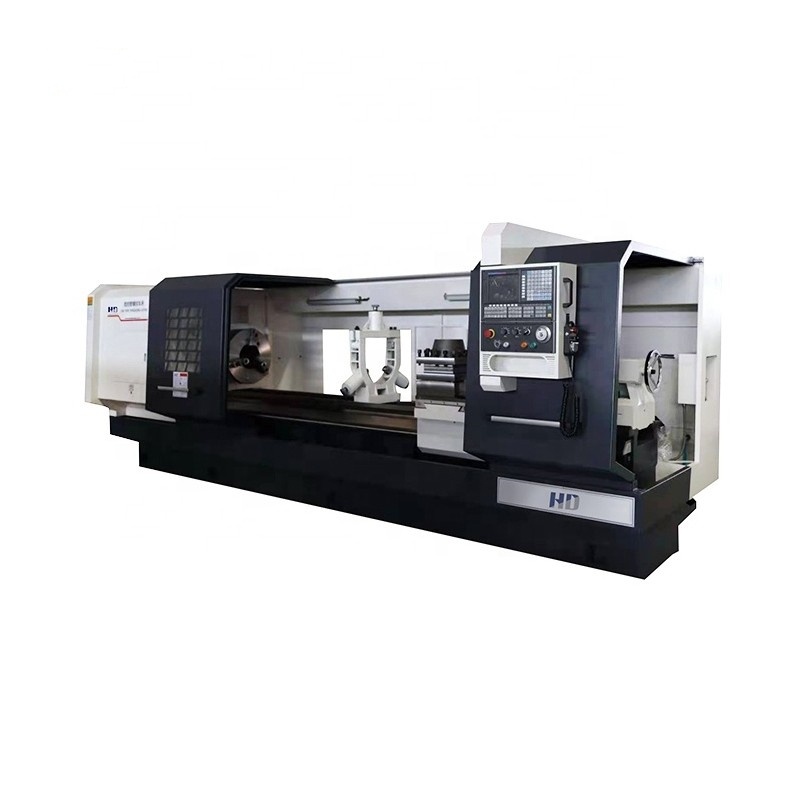

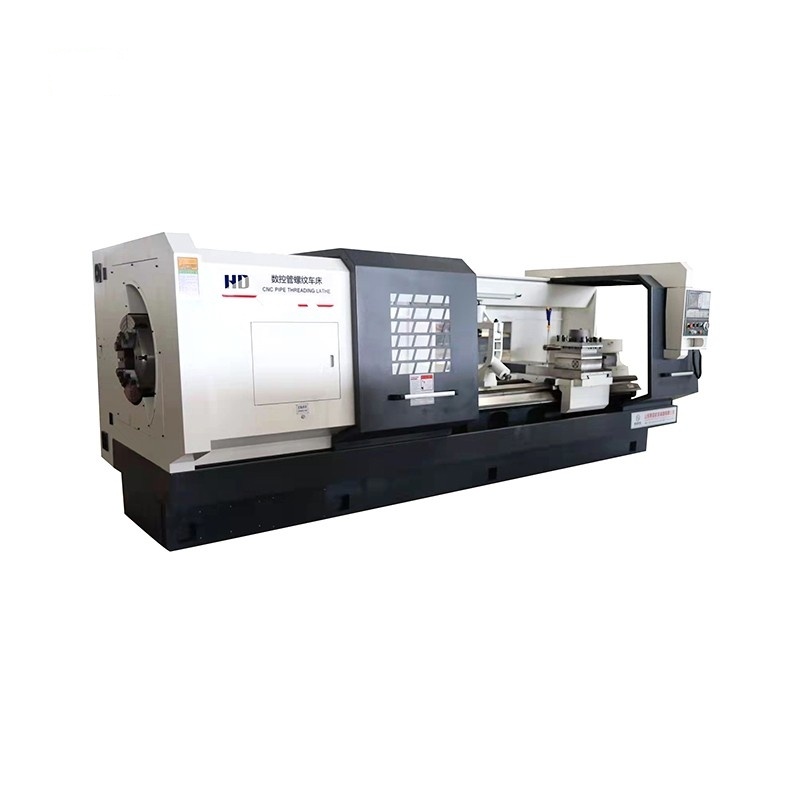

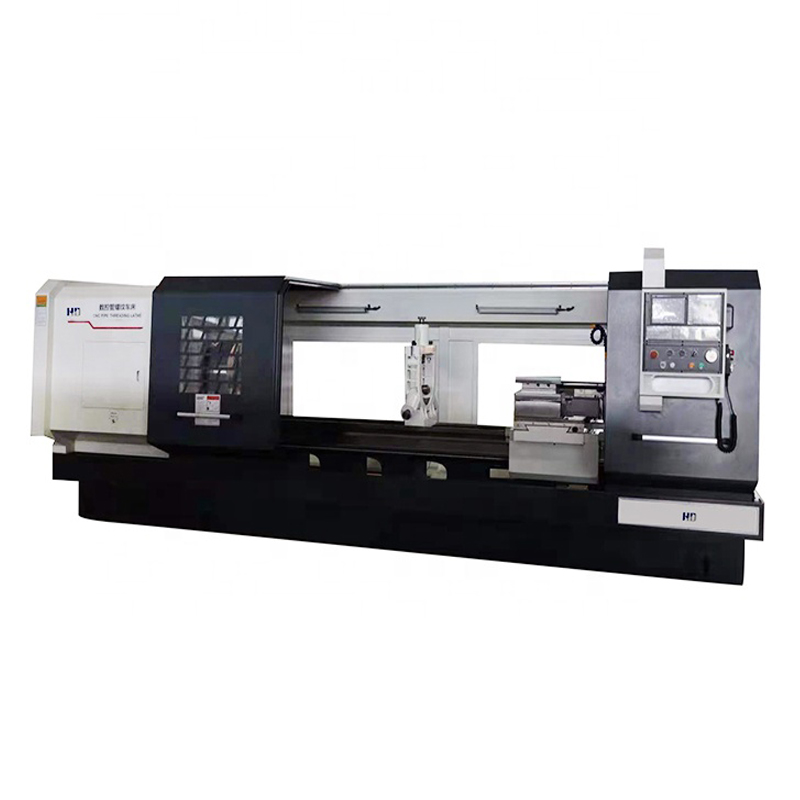

| Спецификация | единица, единица | QK 1313 | QK 1319 | QK 1322 | QK 1325 | |
| максимальный диаметр поверхности кровати | мм. | 630 | 630 | 670 | 800 | |
| максимальный диаметр поперечного скольжения | мм. | 330 | 330 | 370 | 540 | |
| длина заготовки | мм. | 1500/3000 | ||||
| ширина кровати | мм. | 550 | 550 | 550 | 550 | |
| отверстие шпинделя | мм. | 135 | 200 | 225 | 255 | |
| мощность шпинделя двигателя | кВт | 11 | 11 | 11 | 11 | |
| режим скорости шпинделя | две передачи, бесступенчатые в передачах | |||||
| диапазон скоростей шпинделя | об/мин | L: 0-130 | L: 25-120 | L: 25-120 | L: 15-100 | |
| ч: 130-800 | ч: 100-500 | ч: 100-500 | H: 100-350 | |||
| Хорошее движение оси X/z | мм. | X: 350 Z: 1250 | ||||
| X/z быстрая скорость перехода | мм/мин | 4000 | 4000 | |||
| Двигатель оси х | скорость, скорость | об/мин | 1500 | 1500 | 1500 | 1500 |
| крутящий момент | н.м. | 10 | 10 | 10 | 10 | |
| Власть | кВт | 1.5 | 1.5 | 1.5 | 1.5 | |
| электродвигатель оси z | скорость, скорость | об/мин | 1500 | 1500 | 1500 | 1500 |
| крутящий момент | н.м. | 15 | 15 | 15 | 15 | |
| Власть | кВт | 2.3 | 2.3 | 2.3 | 3.8 | |
| хвостовой перо | Диаметр | мм. | 100 | |||
| путешествие | мм. | 250 | ||||
| конический конический | Морс 5 | |||||
| башня, башня | Тип | вертикальная четыре станции | ||||
| патрон, патрон | K11-380 патрон 3 челюсти | K11-500 патрон 3 челюсти | K72-630 патрон с 4 челюстями | |||
| система управления с ЧПУ | GSK, FANUC, SIEMENS | |||||
| точность позиционирования | мм. | 0.02 | ||||
| повторяемость | мм. | 0.01 | ||||
| общий размер | мм. | 3700*1755*1800 | 3700*1755*1800 | 3700*1755*1800 | 3700*2000*1800 | |
| вес нетто | T. | 4 | 4.6 | 5.2 | 6 | |
| Спецификация | единица, единица | QK 1327 | QK 1330 | QK 1335 | QK 1343 | QK 1353 | |
| максимальный диаметр поверхности кровати | мм. | 800 | 800 | 1000 | 1000 | 1250 | |
| максимальный диаметр поперечного скольжения | мм. | 480 | 480 | 610 | 610 | 860 | |
| максимальная длина заготовки | мм. | 1500/3000 | |||||
| ширина кровати | мм. | 600 | 600 | 755 | 755 | ||
| отверстие шпинделя | мм. | 280 | 305 | 360 | 440 | 540 | |
| мощность шпинделя двигателя | кВт | 15 | 15 | 22 | 22 | ||
| режим скорости шпинделя | две передачи, бесступенчатые в передачах | ||||||
| диапазон скоростей шпинделя | об/мин | L: 20-100 | L: 20-100 | L: 30-130 | L: 23-120 | L: 23-120 | |
| ч: 100-300 | ч: 100-300 | H: 65-260 | H: 65-258 | H: 65-258 | |||
| Хорошее движение оси X/z | мм. | X: 450 Z: 1250 | X: 450 Z: 1250 | X: 550 Z: 1250 | X: 570 Z: 1250 | ||
| X/z быстрая скорость перехода | мм/мин | 4000 | 4000 | 1400 | 2000 | ||
| Двигатель оси х | скорость, скорость | об/мин | 1500 | 1500 | 1500 | 2000 | |
| крутящий момент | н.м. | 15/18 | 15/18 | 18 | 22 | ||
| Власть | кВт | 2.8 | 2.8 | 2.8 | 2.8 | ||
| электродвигатель оси z | скорость, скорость | об/мин | 1500 | 1500 | 1500 | 2000 | |
| крутящий момент | н.м. | 18/22 | 18/22 | 22 | 30 | ||
| Власть | кВт | 3.8 | 3.8 | 3.5 | 3.5 | ||
| хвостовой перо | Диаметр | мм. | 100 | 100 | 140 | 160 | |
| путешествие | мм. | 250 | 250 | 300 | 300 | ||
| конический конический | Морс 6 | Морс 6 | Морс 6 | Морс 6 | |||
| башня, башня | Тип | вертикальная четыре станции | |||||
| патрон, патрон | K72-630 патрон с 4 челюстями | K72-630 патрон с 4 челюстями | 780 патрон с 4 челюстями | Патрон 1000 4 челюсти | 4 челюстные патроны | ||
| система управления с ЧПУ | GSK, FANUC, SIEMENS | ||||||
| точность позиционирования | мм. | 0.02 | 0.02 | 0.02 | 0.02 | 0.04 | |
| повторяемость | мм. | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | |
| общий размер | мм. | 4000*2100*2100 | 4000*2100*2100 | 5000*2200*2100 | 5000*2200*2100 | 5000*2800*2200 | |
| вес нетто | T. | 7 | 7.5 | 12 | 14 | 18 | |
система подачи, седло кровати вдоль кровати в направлении движения оси z приводится в движение серводвигателем оси z через шариковый винт с непосредственным приводом муфты; Опорка инструмента на седле движется в направлении оси х, приводящей в действие шаровой винтовой привод, приводящий в действие серводвигателем оси х, посредством прямого соединения муфты. Шпиндель станка должен быть проектирован с высокой точностью и высокой жесткостью. Форма направления: горизонтальная кровать, комбинированная форма направления горы и плоскости.
Смазка головной коробки обеспечивается системой масляного насоса в коробке. Седло и скользящая пластина смазываются системой смазки.
